Трансляция адресов (NAT)
Введение
REFOS имеет механизм трансляции(преобразования) адресов (NAT), который может производить следующие процессы преобразования IP-адресов в заголовке пакета:
DNAT(Prerouting) – используется для преобразования IP-адреса и номера порта получателя в заголовке пакета;
SNAT(Postrouting) – используется для преобразования IP-адреса и номера порта отправителя в заголовке пакета.
Важно
Правила NAT обрабатываются по той же логике что и Правила фильтрации, то есть начиная с более приоритетных (верхних), и заканчивая менее приоритетными (нижними). Если пакет попадает под условие одного из правил - он обрабатывается в соответствии с Действием и в нижестоящие правила уже не попадает.
DNAT(Prerouting)
Механизм позволяет перенаправлять поступающий трафик на определенный хост в сети. Система (REFOS) производит преобразование (трансляцию) IP-адреса и номера порта получателя в заголовках поступающего трафика, который подходит под условие трансляции.
Весь процесс преобразования адресов DNAT(Prerouting) регулируется правилами трансляции в разделе Межсетевой экран - NAT - DNAT (Prerouting).
Конфигурация правила трансляции DNAT включает параметры трафика, которые анализируются и сопоставляются с поступающим трафиком. Также правило включает параметры трансляции IP-адреса и порта получателя.
Параметры правила DNAT(Prerouting)
Параметр |
Описание |
|---|---|
Отключить |
Отключить правило трансляции без его удаления из системы. |
Действие |
Действие, совершаемое с пакетом, попавшим под условия правила:
|
Интерфейс |
Указать интерфейс, на котором будет производится преобразование адресов. Преобразование производится до процесса обработки и маршрутизации на входящем интерфейсе. |
Версии TCP/IP |
Выбор протокола:
|
Протокол |
Выбор протокола TCP, UDP, ICMP, any(любой). По умолчанию используется значение TCP. |
Отправитель/Инвертировать Получатель/Инвертировать |
Включение параметра инвертирует условие правила трансляции: с только_выбранное на всё_кроме_выбранного. |
Отправитель |
Указать IP-адрес или подсеть отправителя. По умолчанию используется значение Любой. |
Получатель |
Указать IP-адрес или подсеть отправителя. По умолчанию используется значение Единственный хост или сеть. |
Диапазон портов источника Диапазон портов получателя (Параметры доступны только при выборе протоколов TCP, UDP) |
Возможно задать порт или список портов источника или получателя используя параметр Хорошо известные порты или параметр Другое: FTP, SSH, Telnet, SMTP, DNS, TFTP, HTTP, POP3, IDENT/AUTH, NNTP, NTP, NetBIOS-NS, NetBIOS-DGM, NetBIOS-SSN, IMAP, SNMP, SNMP-Trap, LDAP, HTTPS, MS DS, SMTP/S, ISAKMP, ModBus(TCP), SUBMISSION, IMAP/S, POP3/S, OpenVPN, MS WINS, L2TP, PPTP, MMS/TCP, RADIUS, RADIUS accounting, MSN, MQTT, IEK 60870-5-104; HBCI, MS RDP, STUN, Teredo, IPsec NAT-T, RTP, SIP, VNC, CVSup, MMS/UDP, MQTT(SSL). |
Параметры преобразования трафика |
|
Перенаправление целевого IP-адреса |
Задать IP-адрес получателя, на который будет производиться перенаправление. Возможно задать один IP-адрес хоста или Диапазон IP-адресов. |
Перенаправлять на порт(ы) |
Задать порт(ы) получателя, на который будет производиться перенаправление. Возможно задать любой порт или список портов получателя, используя параметр Другое. А также можно использовать список портов из поля Хорошо известные порты: FTP, SSH, Telnet, SMTP, DNS, TFTP, HTTP, POP3, IDENT/AUTH, NNTP, NTP, NetBIOS-NS, NetBIOS-DGM, NetBIOS-SSN, IMAP, SNMP, SNMP-Trap, LDAP, HTTPS, MS DS, SMTP/S, ISAKMP, ModBus(TCP), SUBMISSION, IMAP/S, POP3/S, OpenVPN, MS WINS, L2TP, PPTP, MMS/TCP, RADIUS, RADIUS accounting, MSN, MQTT, IEK 60870-5-104; HBCI, MS RDP, STUN, Teredo, IPsec NAT-T, RTP, SIP, VNC, CVSup, MMS/UDP, MQTT(SSL). |
Журналирование |
Запуск журналирования. Журналируется каждый пакет, который попадает под текущее правило перенаправления. |
Описание |
Общее описание правила преобразования. |
Пример конфигурирования правила трансляции (DNAT)
Широко используемым примером использования трансляции DNAT является перенаправление трафика из внешних сегментов сети во внутренние на определенный IP-адрес и порт и получателя. Так называемый «проброс трафика» позволяет обеспечивать доступ к веб-серверам, игровым серверам, серверам FTP или другим службам, работающим в локальной сети.

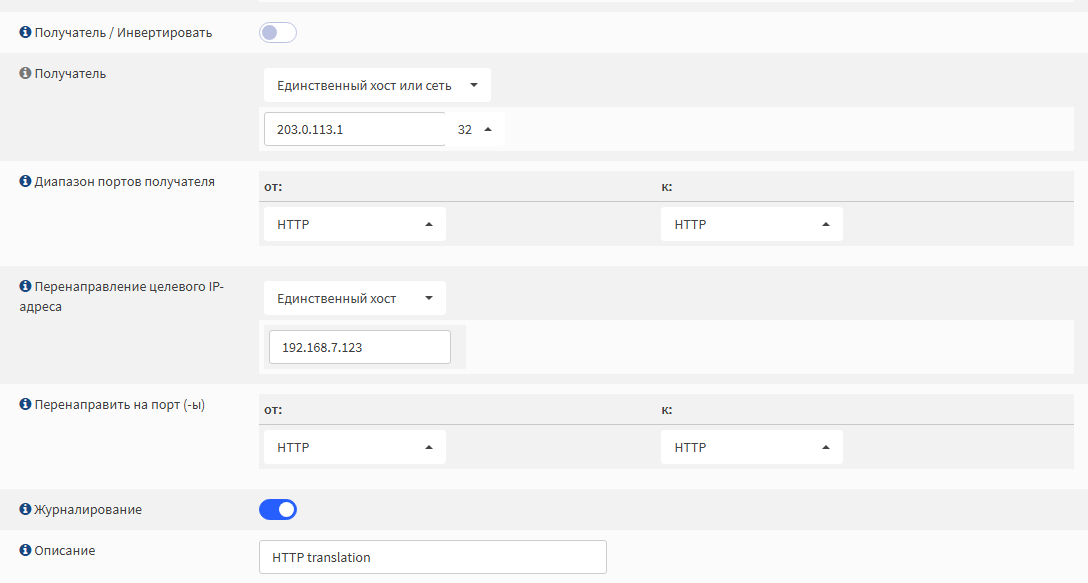

Предположим, необходимо из внешней сети, подключенной к интерфейсу GE1 с IP-адресом 203.0.113.1, получить доступ к веб-серверу с IP-адресом 192.168.7.123, который находится в локальной сети на интерфейсе GE3. Т.е. в рамках данного примера любой поступающий трафик с IP-адресом и портом получателя 203.0.113.1:80 на интерфейс GE1, должен быть перенаправлен на веб-сервер с IP-адресом и портом получателя 192.168.7.123:80.
SNAT(Postrouting)
Механизм позволяет транслировать сетевые адреса, т.е. производить изменения исходящего IP адреса в заголовке пакета, который подходит под условия правила перенаправления SNAT (Postrouting).
Процесс трансляции SNAT(Postrouting) состоит в следующем: после обработки пакета (фильтрация, маршрутизация и т.п.) пакет анализируется правилом трансляции SNAT(Postrouting), где сопоставляются параметры трафика и параметры правила трансляции SNAT(Postrouting), если происходит совпадение, система преобразует номер порта и/или IP-адрес отправителя.
В системе используются определенные методы трансляции SNAT:
Трансляция по статически заданному IP-адресу или диапазону IP-адресов - система использует только заданный IP-адрес для замены IP-адреса отправителя в заголовке пакета;
Persistent - система использует только IP-адрес исходящего интерфейса для замены IP-адреса отправителя в заголовке пакета;
Random - система использует IP-адрес исходящего интерфейса для замены IP-адреса отправителя и случайный(свободный) номер порта для замены порта отправителя в заголовке пакета.
Весь процесс преобразования адресов SNAT(Postrouting) регулируются правилами трансляции в разделе Межсетевой экран - NAT - SNAT(Postrouting).
Конфигурация правила трансляции SNAT включает параметры трафика, которые анализируются и сопоставляются с обрабатываемым трафиком. Также правило включает параметры трансляции IP-адреса и порта отправителя.
Пример конфигурирования правила трансляции (SNAT)
Широко используемым примером конфигурации SNAT является организация доступа пользователей локальной сети во внешние сетевые сегменты (например, Интернет) с использованием маскарадинга. Маскарадинг — тип трансляции IP-адреса, при которой IP-адрес отправителя подставляется динамически, в зависимости от настроек интерфейса. SNAT обеспечивает безопасность и упрощает управление сетью, поскольку не требует индивидуальный публичный IP-адрес для каждого устройства.
Предположим, к устройству подключено два сетевых сегмента. Первым сетевым сегментом является локальная сеть, вторым является внешний сетевой сегмент с доступом в Интернет. Необходимо организовать доступ клиенту с частным IP-адресом 192.168.7.123, который находится в локальной сети. Трансляция IP-адреса отправителя будет производиться на интерфейсе GE1, который подключен к внешнему сетевому сегменту. В рамках данной конфигурации используется только трансляция IP-адреса отправителя (persistent).
Конфигурирование SNAT при Стандартной политике - «сбросить»
При конфигурировании SNAT следует учитывать, что пакеты обрабатываются в модуле SNAT только после того, как успешно пройдут проверку в Правилах фильтрации и Стандартных политиках (подробнее о порядке обработки трафика можно прочитать в разделе Внутренний порядок прохождения трафика ). Поэтому, при конфигурации правил SNAT в режиме Стандартная политика - сбросить, необходимо создать разрешающие правила в модуле Правила фильтрации для того, чтоб пакеты не отбрасывались на этапах, предшествующих SNAT.
Хорошим примером правила при Стандартной политике - сбросить является разрешение любых пакетов, относящихся к ESTABLISHED и RELATED соединениям. Такой пример описан в разделе Пример конфигурации с функцией отслеживания соединения
