Сетевые интерфейсы

Добавление физических интерфейсов в систему

В большинстве модулей в качестве идентификатора интерфейса используется Имя интерфейса. По умолчанию интерфейсам присвоены имена от GE1 до GE6 в соответствии с их маркировкой на фронтальной панели устройства. В некоторых случаях (например, при установке карты расширения для увеличения портовой ёмкости) требуется вручную добавить интерфейс в систему и назначить Имя интерфейса. Данные настройки производятся в разделе Интерфейсы - Назначения портов

При переходе в раздел Интерфейсы - Назначения портов ранее добавленные в систему интерфейсы отображаются в виде таблицы.

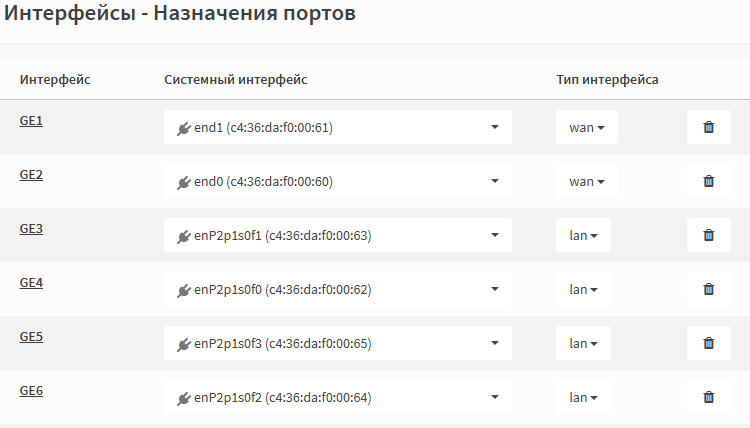

Назначения портов

Назначения портов

Параметр	Описание
Интерфейс	Имя интерфейса, которое было присвоено при добавлении.
Системный интерфейс	Системные характеристики интерфейса: системное имя и MAC-адрес
Удалить	Кнопка удаления интерфейса из системы.

Ниже расположен элемент управления для добавления новых интерфейсов в систему.

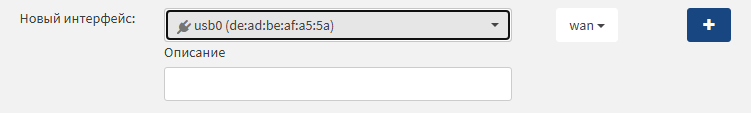

Добавление новых интерфейсов

Для добавления нового интерфейса необходимо:

• Выбрать интерфейс из списка доступных в поле Новый интерфейс

• Вписать желаемое Имя интерфейса в поле Описание

• Добавить интерфейс нажатием кнопки

Просмотр сводной информации по интерфейсам

Сводная информация по каждому интерфейсу доступна в разделе Интерфейсы - Обзор

Для отображения статистики по интерфейсу необходимо нажать на нужный интерфейс в списке или на кнопку для отображения по всем интерфейсам

По каждому интерфейсу указывается следующая информация:

Сводная информация по интерфейсам

Название	Описание
Статус	Состояние интерфейса (UP/DOWN)
MAC-адрес	MAC-адрес интерфейса
IPv4-адрес (IPv6-адрес)	IP-aдреса, присвоенные интерфейсу. Виртуальные IP-адреса отмечены символом «+»
Входящие/исходящие пакеты	Счётчик входящих/исходящих пакетов на интерфейсе
Входящие/исходящие байты	Счётчик входящих/исходящих байтов на интерфейсе
Входящие/исходящие пакеты отброшены	Счётчик отброшены входящих/исходящих пакеты на интерфейсе (0/0 означает, что всё в порядке)
Входящие/исходящие ошибки	Счётчик входящих/исходящих ошибок на интерфейсе (0/0 означает, что всё в порядке)
Коллизии	Счётчик коллизий на интерфейсе (0 означает, что всё в порядке)

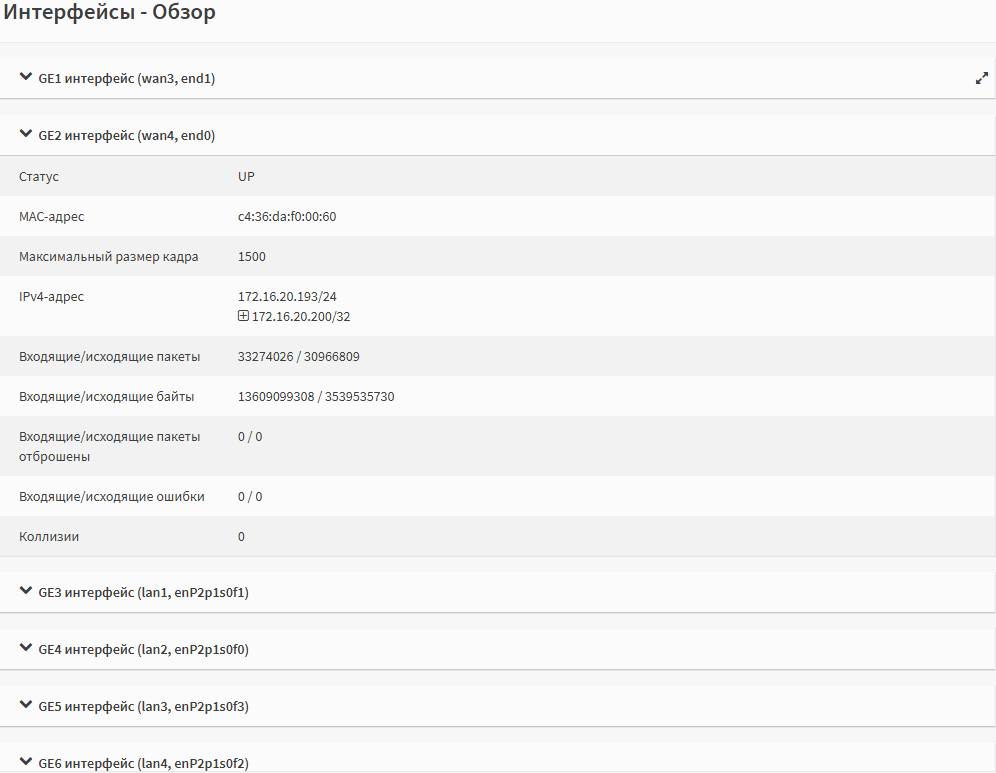

Интерфейсы - Обзор

Настройка физических интерфейсов

Базовая настройка интерфейсов производится в разделе Интерфейсы - [имя_интерфейса]. Настройки интерфейса приведены в таблице ниже.

Интерфейсы

Параметр	Описание и возможные значения
Статус	Включить интерфейс
Блокировать	Предотвращение удаления интерфейса (на вкладке Назначения портов)
Системное имя интерфейса	Имя интерфейса в системе (например, в логах)
Описание	Имя интерфейса, под которым он будет фигурировать в Веб-интерфейсе
Тип конфигурации IPv4	Включить интерфейс Отсутствует Статический IPv4 DHCP
Включить IPv6 маршрутизацию	Разрешить транзитный IPv6 трафик на интерфейсе
Тип конфигурации IPv6	Включить интерфейс Отсутствует Статический IPv6 DHCPv6 SLAAC SLAAC + DHCPv6
Максимальный размер кадра	Максимальный размер кадра(MTU). По умолчанию равен 1500 байт
IPv4-адрес	IPv4-адрес и маска подсети
IPv6-адрес	IPv6-адрес и маска подсети
Длина префикса (DHCPv6)	Длинна делегируемого префикса, предоставленного DHCPv6-сервером.
IPv6 DAD time (DHCPv6)	Максимальное время ожидания завершения обнаружения дубликатов адресов

Пример конфигурации интерфейса GE1:

Пример конфигурации интерфейса GE1

Виртуальные IP-адреса

В некоторых случаях возникает потребность в дополнительных IP адресах. Такие адреса называются виртуальными и настраиваются в разделе Интерфейсы - Виртуальные IP-адреса - Настройки.

При добавлении Виртуального IP-адреса доступны следующие параметры.

Режим работы IP-алиас

Добавление виртуального IP-адреса

Параметр	Описание параметра
Режим	IP-алиас
Интерфейс	Указать интерфейс, на котором будет применяться конфигурация виртуального IP-адреса.
Виртуальный IP-адрес	Указать IP-адрес (без маски подсети).
Описание	Общее описание.

Пример конфигурации виртуальных IP-адресов

В ряде случаев существует необходимость использования нескольких IP-адресов на интерфейсе. В рамках примера рассмотрен процесс добавления дополнительного IP-адреса к существующей конфигурации, используя режим IP-алиас.

Пример конфигурации виртуального IP-адреса в режиме IP-алиас представлен ниже:

Добавление виртуального IP-адреса

Проверить добавление IP-адреса к существующей конфигурации сетевого интерфейса возможно в разделе Интерфейсы - Обзор.

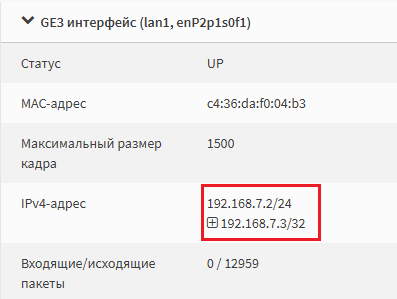

Виртуальный IP-адрес
