Инструментальная панель

Инструментальная панель - это страница, на которую пользователь попадает после авторизации. Данная страница нужна для отображения важной статистической информации о работе устройства.

Инструментальная панель состоит из набора элементов (виджетов), каждый из которых содержит информацию из определённого модуля системы. По умолчанию активен виджет Системная информация.

Пользователь может перемещать или скрывать виджеты. Кнопкой «+» можно выводить на экран дополнительные виджеты. Список всех виджетов представлен в таблице.

Список виджетов

Виджет

Назначение

Системная информация

Сводка по состоянию системы: время работы, использование памяти, версия ПО и т.д.

Датчики температуры

Температура ядер CPU, зоны GPU, дисковых накопителей

Статистика интерфейса

Счётчики пакетов, байтов, ошибок, коллизий на каждом интерфейсе

Интерфейсы

Состояние интерфейсов (Up/Down)

Мониторинг служб

Состояние основных служб ОС REFOS

Загрузка ЦП

График загрузки CPU

Сетевое время

Время, дата, источник синхронизации сетевого времени

Шлюзы

Список шлюзов, сконфигурированных в системе

Контроль состояния блоков питания

Мониторинг состояния блоков питания (только для M300F)

Кластеризация

Мониторинг состояния службы кластеризации и текущий статус каждого VRRP-роутера

Описание виджетов

Виджет Системная информация

Описание параметров виджета Системная информация представлено в таблице:

Системная информация

Параметр

Описание

Имя

Доменное имя устройства

Серийный номер

Серийный номер устройства

Версия ПО

Версия программного обеспечения и хэш-функция исполняемых файлов

Обновления

Ссылка, ведущая в раздел Система - Программное обеспечение

Тип процессора

Тип центрального процессора

Средняя нагрузка

Средняя загрузка процессора за 1/5/15 минут

Время работы

Аптайм оборудования

Текущая дата/время

Текущая дата/время

Последнее изменение файла конфигурации

Временная метка последнего изменения конфигурации

Загрузка ЦП

Текущая загрузка центрального процессора

Использование памяти

Количество памяти использовано / Количество памяти всего

Использование диска

Сводка по файловой системе, процент использования пространства в каждом разделе

Внешние накопители

Внешние накопители (если подключены)
../../../_images/instrumental3.png

Инструментальная панель

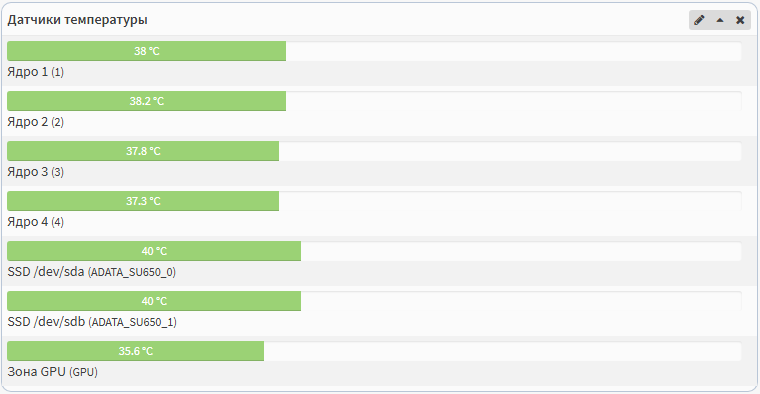

Виджет Датчики температуры

Виджет Датчики температуры отображает текущую температуру внутренних элементов: CPU (по ядрам), зоны GPU (системная плата), SSD накопителей (ПЗУ).

../../../_images/instrumental11.png

Датчики температуры

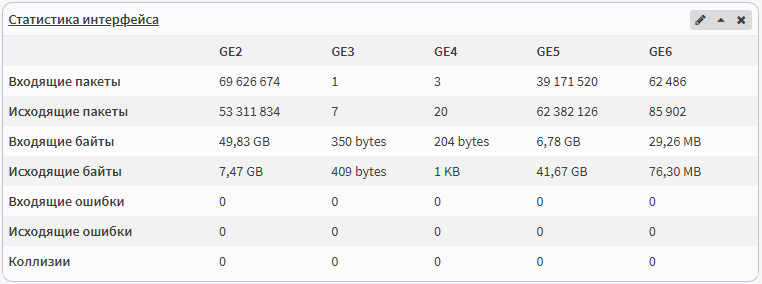

Виджет Статистика интерфейса

Виджет Статистика интерфейса показывает статистику по трафику на каждом порту: Входящие/Исходящие пакеты, Входящие/Исходящие байты, Входящие/Исходящие ошибки, Коллизии.

../../../_images/instrumental8.png

Статистика интерфейса

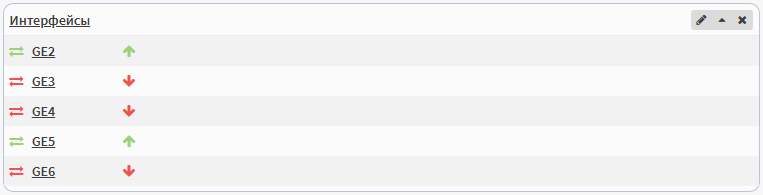

Виджет Интерфейсы

Виджет Интерфейсы показывает информацию по наличию линков в сетевых интерфейсах.

../../../_images/instrumental6.png

Интерфейсы

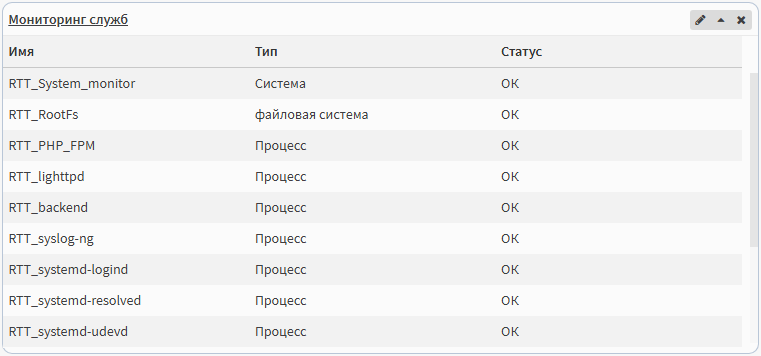

Виджет Мониторинг служб

Виджет Мониторинг служб показывает активные службы и их статус.

../../../_images/instrumental9.png

Мониторинг служб

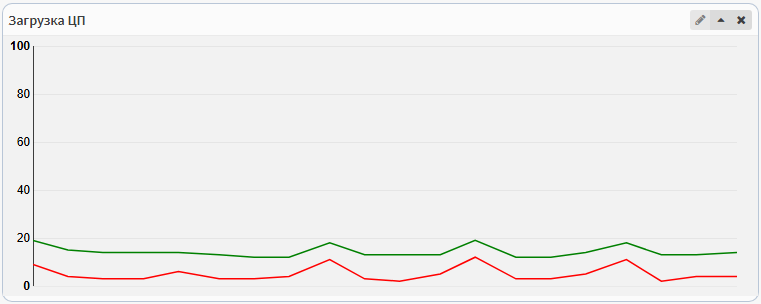

Виджет Загрузка ЦП

Виджет Загрузка ЦП отображает график загрузки ЦП (данные значения не логируются и сохраняются до перезагрузки страницы)

../../../_images/instrumental7.png

Загрузка ЦП

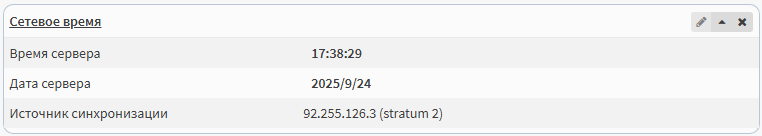

Виджет Сетевое время

Виджет Сетевое время отображает Дату, Время, Источник синхронизации.

../../../_images/instrumental5.png

Сетевое время

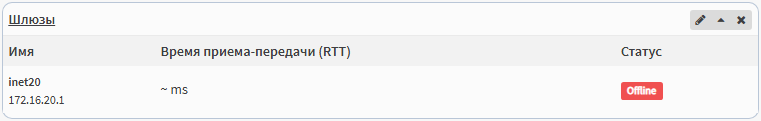

Виджет Шлюзы

Виджет Шлюзы отображает информацию по настроенным шлюзам: Имя, IP-адрес, и, при активированном мониторинге шлюза, Время приема-передачи (RTT) и Статус.

../../../_images/instrumental12.png

Шлюзы

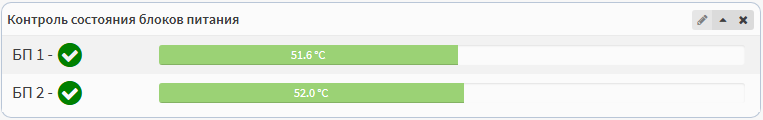

Виджет Контроль состояния блоков питания

Виджет Контроль состояния блоков питания отображает статус и температуру блоков питания (только для только RTT-M300E/F)

../../../_images/instrumental10.png

Контроль состояния блоков питания

Виджет Кластеризация

В виджете Кластеризация содержится два блока информации:

  • Общая информация - информация о состоянии службы кластеризации

    • Состояние - запущена ли служба кластеризации

    • Режим работы HA-кластера - Режим работы (Active - Passive или Active - Active)

    • Синхронизация конфигурации - Статус синхронизации конфигурации с другими нодами кластера

  • VRRP-роутеры - Информация о статусе каждого VRRP-роутера, настроенного в системе

    • VRRP-роутер - название VRRP-роутера

    • Статус - статус VRRP-роутера

    • Виртуальный IP-адрес - IP-адрес, который будет активен при нахождении VRRP-роутера в статусе master

    • VRRP ID - ID для синхронизации с VRRP-роутером на других нодах кластера

    • Группа - группа, содержащая условия перехода master/backup, привязанная к данному VRRP-роутеру

../../../_images/instrumental4.png

Пример виджета Кластеризация
