Установка и подключение
В данном разделе описаны процедуры установки оборудования в стойку и подключения к питающей сети.
Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления кронштейнов к корпусу устройства. Для установки кронштейнов:
Cовместите шесть отверстий для винтов на кронштейне с такими же отверстиями на боковой панели устройства;
С помощью отвертки прикрепите кронштейн винтами к корпусу;
Повторите предыдущие действия для второго кронштейна.
Установка устройства в стойку
Для установки устройства в стойку:
приложите устройство к вертикальным направляющим стойки;
совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы устройство располагалось горизонтально;
с помощью отвертки прикрепите устройство к стойке винтами.
Важно
Для корректного охлаждения RTT-M300F необходимо оставлять пустым один юнит сверху и один юнит снизу.
Сменные модули питания
В зависимости от модели устройства возможно использование съемных модулей питания. В таком случае устройство может работать с одним или двумя модулями питания. Установка второго модуля питания необходима при использовании устройства в условиях, требующих повышенной надежности. Слоты для установки модулей питания с электрической точки зрения равноценны. Модули питания могут устанавливаться и извлекаться без выключения устройства. При установке или извлечении дополнительного модуля питания устройство продолжает работу без перезапуска.
Для замены блока питания необходимо:
Нажать вправо на рычаг защёлки;
Потянуть блок питания на себя за рукоятку (потребуется приложить некоторое усилие);
Вставить новый блок питания до щелчка.
Состояние модулей питания может быть проверено по индикации на передней панели или в Web-интерфейсе управления на вкладке Инструментальная панель.
Важно
Индикация аварии модуля питания может быть вызвана не только отказом модуля, но и отсутствием первичного питания
Подключение питающей сети
Прежде, чем к устройству будет подключена питающая сеть, необходимо заземлить корпус устройства. Заземление необходимо выполнять изолированным многожильным проводом. Устройство заземления и сечение заземляющего провода должны соответствовать требованиями ПУЭ. Если предполагается подключение компьютера или иного оборудования к консольному порту, это оборудование также должно быть надежно заземлено.
Подключите к устройству кабель питания. В зависимости от комплектации устройства, питание может осуществляться от сети переменного тока, либо от сети постоянного тока. При подключении сети переменного тока следует использовать кабель, входящий в комплект устройства. Для подключения к сети постоянного тока используйте провод сечением не менее 1 мм.
Включите питание устройства и убедитесь в отсутствии аварий по состоянию индикаторов на передней панели .
Подключение к АКБ
Если модель устройства предусматривает использование АКБ, то его подключение осуществляется медным проводом сечением не менее 1,5 мм. При подключении АКБ необходимо соблюдать полярность.
Установка и удаление SFP-трансиверов
Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-модуль открытой частью разъема вверх.
Надавите на модуль. Когда он встанет на место, вы услышите характерный щелчок.
Для удаления трансивера откройте защелку модуля, затем извлеките модуль из слота.
Карты расширения
Карты расширения обеспечивают модульность и масштабируемость: при нехватке портов есть возможность добавить карту с необходимым типом и количеством портов.
Важно
Все карты расширения реализованы по принципу Cold Plug. Это значит, что перед установкой или извлечением карты необходимо выключить устройство.
Для установки карты расширения необходимо:
Выключить оборудование
Открутить винты, фиксирующие заглушку слота расширения

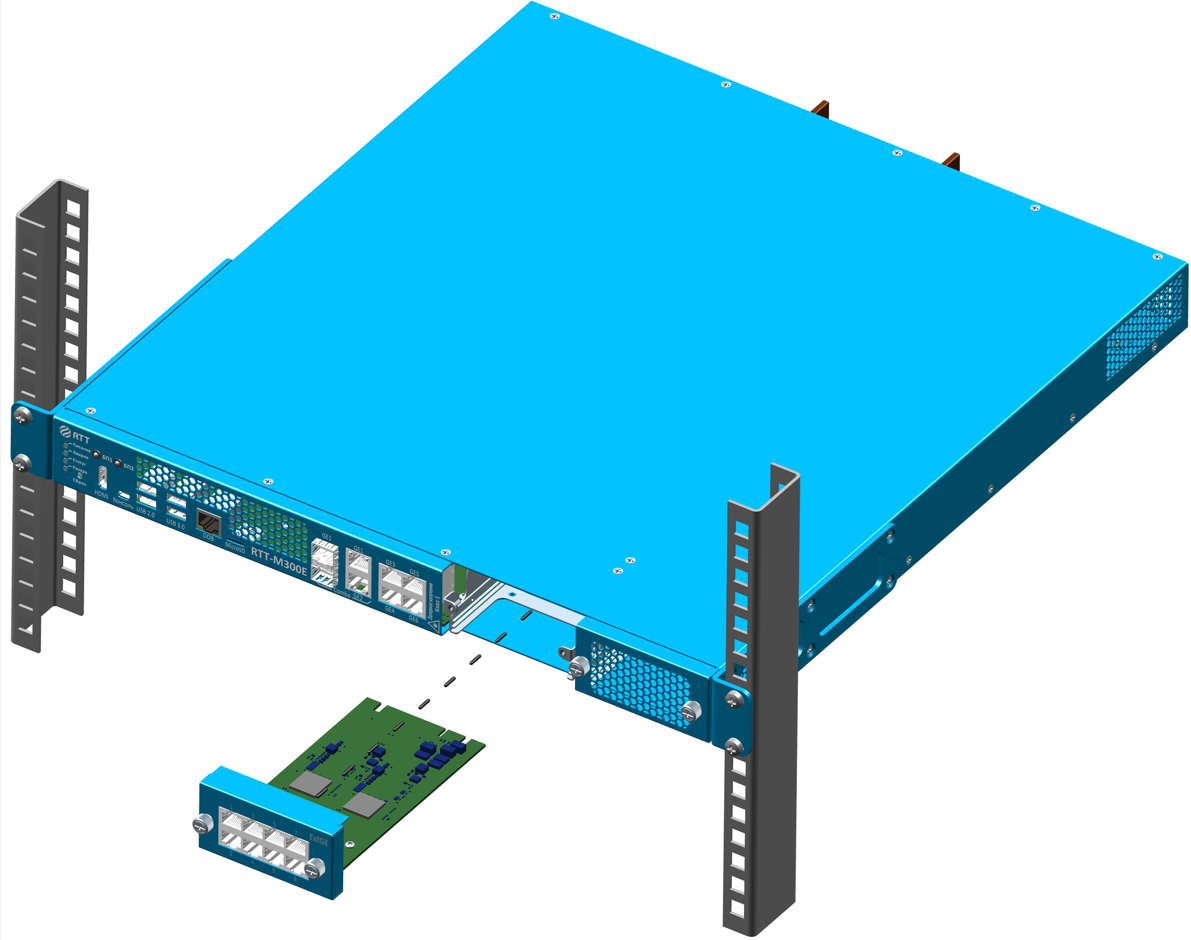

Вставить карту расширения в слот, как показано на картинке
Закрутить вины, фиксирующие карту расширения
